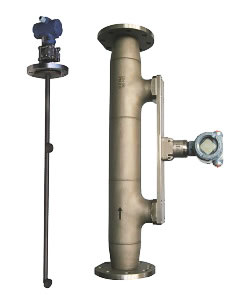

| 1、LUSOFO301在线密度计 插入式密度计 密度变送器概述 |
 详细资料下载 |
|
| 本系列LUSOFO301系列在线密度计工艺合理，接液膜片采用合理的激光快速焊 |
 |
| 接技术和多层焊接工艺， 在不改变接液膜片防腐性能、防止接点脆化、变形与收缩 |
| 的基础上，提高产品的密封性、可靠性和稳定性； 表面离子镀膜防腐技术和延伸焊 |
| 接工艺的采用，防止了介质与法兰的接触，大大提高了产品的防腐性能。变送器部 |
| 分采用合理成熟稳定的敏感元器件，具有高精度、响应速度快、性能稳定等特性。 |
| 它的精密软件可对密度进行准确的测量， 两线制工作，主要用于工业过程控制，可 |
| 过程控制，可根据浓度与密度的大小产生相应的4-20mADC、0-10V等电信号，可 |
| 通过数字通信进行远程校准与监控。 该系列变送器可用于油库储罐密度测量、油库 |
| 自动发油在线密度测量、 输油管道和炼油厂、化工和石油化工、制药行业、水和污 |
| 水处理、酒精生产、潜艇海水测量、飞机燃油及半导体生产原液密度测量等。 |
|
| 2、LUSOFO301在线密度计 插入式密度计 密度变送器主要功能特点及其适用领域 |
| |
| 主要功能特点 |
|
适用领域 |
| ◆ 连续测量液体密度，无过程中断 |
◆ 酿酒行业中酒精GL度、乙烷乙醇界面等 |
| ◆ 安装使用方便，插入液体即可显示读数 |
◆ 氨基酸、葡萄糖、鱼肝油、脂肪乳等药物生产 |
| ◆ 接触液体部分全为316L不锈钢材质，安全卫生 |
◆ 纸浆、造纸，果汁、果酱等食品生产、半导体生产 |
◆ 适用于流体和静止液体，适合于管道或罐体安装
|
◆ 石油、天然气、煤、磷酸盐、石灰石、铜等矿物质开采
|
| ◆ 四位半数字液晶显示，温度和密度两个参数可交替显示 |
◆ 酸、烧碱、尿素、清洁剂、氯化钠、乙二醇等化工生产
|
| ◆ 根据介质密度大小产生相应的4-20mA 、0-10V、0-5V等电信号输出 |
◆ 榨取果汁、糖浆、葡萄汁等，乳糖、乳酪、乳酸等乳制品生产
|
| |
|

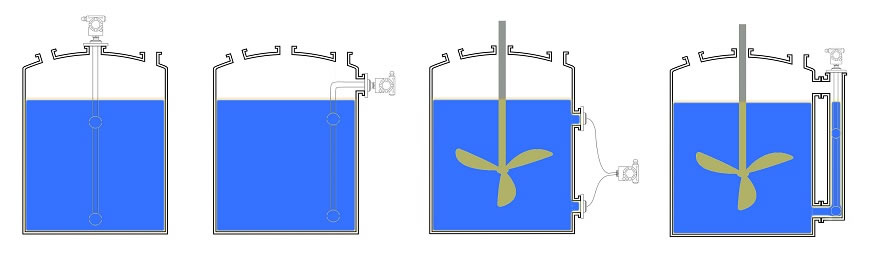

| 3、LUSOFO301在线密度计 插入式密度计 密度变送器安装示意图 |
|
 |
| 顶部垂直插入安装 |
侧面插入安装 |
侧面双法兰安装 |
旁通管垂直插入安装 |
| 易于安装维护 |
适用于顶部无法兰口容器 |
适用于搅拌、防腐等工程要求 |
适用于搅拌容器 |
|
|
| 4、LUSOFO301在线密度计 插入式密度计 密度变送器技术参数 |
| |
被测介质
|
液体、浆体
|
|
工作温度
|
介质温度≤180℃
|
测量精度
|
±0.5% FS 可选±0.25% FS
|
|
介质温度≤375℃ （高温型）
|
供电电源
|
24V DC (可选220V AC 四线制)
|
|
空气温度≤ 85℃
|
输出信号
|
4～20mA DC 负载电阻≤750Ω 可叠加HART协议
|
工作压力 |
≤ 1.6 MPa
|
| |
0～10mA DC 负载电阻≤1.5 KΩ
|
|
特殊订货，可达40 MPa
|
| |
1～5 V DC
|
消耗电流
|
≤ 24 mA
|
| |
0～5 V DC
|
振动影响 |
在任何方向上振动频率200Hz时， |
| |
0～10V DC
|
|
所引起的误差为量程范围的0.05%/g；
|
传感膜片材质
|
316L不锈钢、哈氏合金B、哈氏合金C |
|
量程代码1，2为±0.1%/g
|
| |
钽、PTFE聚四氟涂层等
|
电源影响
|
小于输出范围的±0.005%/V。
|
| 壳体防护等级 |
IP67 |
负载影响 |
电源稳定时，无负载影响。 |
| |
|
| 5、LUSOFO301在线密度计 插入式密度计 密度变送器技术选型 |
| |
|
| LUSOFO301 |
密度计（插入式密度计 密度变送器） 4-20mA |
| LUSOFO302 |
智能型密度计（密度变送器） 4-20mA+HART |
| |
代码 |
产品等级 |
| A |
常规型 硅油 介质温度≤180℃ |
| B |
卫生型 食用油 -15～150℃ |
| C |
高温型 高温硅油 介质温度≤375℃ |
| |
代码 |
量程范围 |
| 1 |
0.0～ 1.3 g/cm3 |
| 2 |
0.0～ 3.2 g/cm3 被测介质必须大于0.8 g/cm³ |
| 3 |
0.0～ 6.8 g/cm3 被测介质必须大于2.8 g/cm³ |
| 4 |
0.0～12.0 g/cm3 被测介质必须大于6.0 g/cm³ |
| |
代码 |
接液材质 |
| E |
316L不锈钢 |
| F |
哈氏合金B 限安装方式代码3 |
| G |
哈氏合金C 限安装方式代码3 |
| H |
钽 限安装方式代码3 |
| K |
PTFE聚四氟涂层 |
| |
代码 |
安装方式 |
| 1 |
顶部垂直插入安装 不适用过程连接代码 M N |
| 2 |
侧面插入安装 不适用过程连接代码 M N |
| 3 |
侧面双法兰安装 |
| 4 |
垂直管道安装 |
| |
代码 |
过程连接规格 |
| M |
DN 25 |
| N |
DN 50 |
| P |
DN 80 |
| Q |
DN 100 |
| R |
DN 150 |
| Y |
特殊要求请文字说明 |
| |
代码 |
显示 |
| 1 |
无显示 |
| 2 |
液晶显示 |
| 3 |
分体式带密度显示主机 |
| |
代码 |
插入深度 法兰以下深度 |
| L |
直接填写L=＿mm |
| |
|
| LUSOFO301 |
A |
1 |
E |
1 |
P |
2 |
L=950 |
选型举例 |
|
