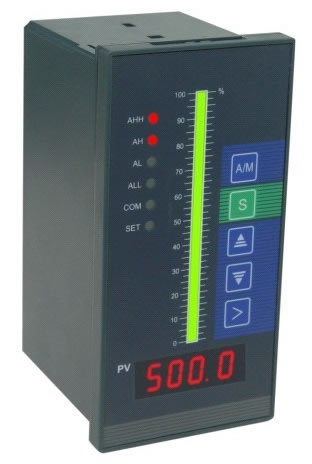

| 1、GKT系列显示调节器概述 |
 |
|
| GKT 系列显示调节器设计合理，技术成熟，能与多种显示仪表通用， 能够接 |
| 收多种输入信号，与液位计、传感器、变送器、热电阻、热电偶等仪器仪表配套 |
| 后，广泛用于电力、化工、制药、冶金、环保、石油、造纸、采矿、水利等行业 |
| 可实现对液位、压力、流量、温度、转速、频率、电压、电流等工业参数的显示 |
| 报警控制和输出处理。 |
| 2、GKT系列显示调节器主要技术指标 |
|
| ❈ 测量范围：－1999～9999 字 |
❈ 分 辨 率： 1、0.1、0.01、0.001 字
|
| ❈ 测量精度：0.5%FS 可选 0.2%FS |
| ❈ 供电电源： 220VAC 可选 24 VDC |
❈ 工作温度： －20～＋65℃
|
| ❈ 消耗功率： ≤5W |
| ❈ 安装方式：卡入式弹片顶压安装 |
| ❈ 指示方式：LED 数字显示加 0～100％光柱显示 |
| ❈ 报警设置：报警数值用户可任意设定 |
| ❈ 输出信号：4-20mA, 1-5V, 继电器等 |
| ❈ 输入信号：4-20mA, 1-5V,0-20mA,0-5V,Pt100,0-3kHz,B,S,E,K,J,T, R,N 等多种 |
❈ 仪表尺寸：160×80×100,80×160×90,96×96×90,96×48×110,48×96×110,72×72×110 单位 mm
|
| ❈ 开孔尺寸：152×76、76×152、92×92、92×45、68×68 单位 mm |
|
| 3、GKT系列光柱显示控制器技术选型 |
| |
| GKT |
显示调节器（可特殊订货双光柱显示和三光柱显示） |
| |
代码 |
仪表外形样式 |
| S |
竖立显示型 |
| C |
横向显示型 |
| |
代码 |
仪表面板尺寸 |
| 403 |
48×96（竖立式） 96×48（横向式） |
| 803 |
80×160（竖立式） 160×80（横向式） |
| |
代码 |
输入信号类型（特殊信号请文字注明） |
| A12 |
4～20mA（带 24VDC 馈电给变送器供电） |
| A03 |
K 型热电偶 |
| A08 |
Pt100 热电阻 |
| |
代码 |
供电电源 |
| T |
220 VAC 供电 |
| W |
24 VDC 供电 |
| |
代码 |
输出类型（特殊要求请文字注明） |
| 1 |
高点、低点继电器
|
| 2 |
4～20mA+高点、低点继电器
|
| 9 |
高高点、高点、低点、低低点共 4 个继电器 |
| |
|
| GKT |
S |
803 |
A12 |
T |
1 |
选型举例 |
|
|
|
| |
如有任何疑问请直接拨打技术咨询电话 021-57743635 |
|
|
|
|
