| 1、1151差压变送器 压力变送器概述 |
详细资料下载 |
|
|
| 本系列1151差压/压力变送器是采用了合理的应用广泛,技术成熟的电容式传 |
 |
| 感器芯体,通过合理的生产工艺和技术,生产出的一种新型系列化差压/压力变送 |
| 器。过程压力通过两侧或一侧的隔离膜片、 灌充液传到δ室的中心测量膜片,中 |
| 心膜片是一个张紧的弹性元件, 它对于作用在其上的两侧压力差产生相应变形位 |
| 移,其位移与差压成正比,上限位移约100um,这种位移转变为电容极板上形成的 |
| 差动电容,由电子线路把差动电容转换成二线制的4-20mADC信号,供给PLC及二次 |
| 仪表。 现已广泛用于石油、化工、冶金、电力、食品、造纸、医药、纺织等工业 |
| 生产过程检测控制系统中。 |
| |
|
| 2、1151差压变送器 压力变送器主要功能特点及其适用领域 |
| |
| 主要功能特点 |
|
适用领域 |
| ◆ 可以检测差压、表压、绝压等压力变量 |
◆ 石油、化工、天然气、煤矿开采、冶金、电力、建材、机械 |
| ◆ 感测介质差压,转换成4-20mADC的标准电流信号输 |
◆ 食品、乳业、酿酒、制药、饮料、水产养殖、农业灌溉、畜牧业 |
| ◆ 单相过载保护性好 |
◆ 污水处理、环保净化、水利检测、自来水厂等 |
| ◆ IP67防护,防爆型可选,适用各种恶劣环境 |
◆ 造纸、纺织、陶瓷、化纤、橡胶等工业领域 |
| ◆ 测量精度高达±0.5%FS,可选±0.2%FS |
◆ 铁路交通、造船、航空航天、科学实验、军工领域、智能建筑 |
| |
|
| 3、1151差压变送器 压力变送器安装方式 |
| |
.jpg) |
|
.jpg) |
|
.jpg) |

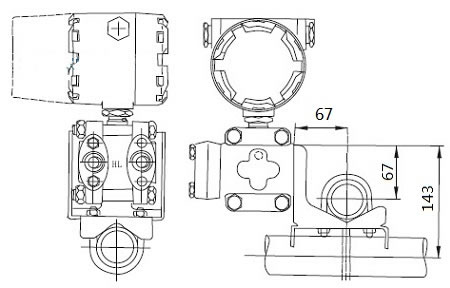

| B1管装弯支架管装 |
B2板装弯支架板装 |
B3管装平支架管装 |
| |
|
| 4、1151差压变送器 压力变送器技术参数 |
| |
| 精度等级 |
变 送 器 型 号 |
| 1151智能0.1级 |
1151智能0.2级 |
1151 0.25级 |
1151 0.5级 |
| 1,2 |
±0.15% |
±0.2% |
±0.25% |
±0.5% |
| 3~8 |
±0.1% |
±0.2% |
±0.25% |
±0.5% |
| 9,0大压力 |
±0.1% |
±0.2% |
±0.25% |
±0.5% |
| 远传 |
±0.2% |
±0.3% |
±0.35% |
±0.5% |
| 不灵敏区 |
无(≤0.01%) |
| 稳定性 |
十二个月内不超过满量程的基本误差值 |
| 温度影响 |
精 度 等 级 |
| 0.1级 |
0.2级 |
0.25级 |
0.5级 |
| 1,2 |
≤±0.2% |
≤±0.25% |
≤±0.3% |
≤±0.5% |
| 3~8 |
≤±0.1% |
≤±0.2% |
≤±0.25% |
≤±0.5% |
| 9,0大压力 |
≤±0.1% |
≤±0.2% |
≤±0.3% |
≤±0.5% |
| 远传 |
≤±0.25% |
≤±0.35% |
≤±0.4% |
≤±0.5% |
| 振动影响 |
在任何方向上振动频率200Hz时,所引起的误差为量程范围的0.05%/g;
|
| 量程代码1,2(微差压)为±0.1%/g |
|
| 电源影响 |
小于输出范围的±0.005%/V。 |
| 负载影响 |
电源稳定时,无负载影响。 |
| 安装位置影响 |
当工作膜片未垂直安装时,可能会产生约0.24 kPa的零位系统误差,
|
| 此误差可通过调整零位来消除,对量程无影响。 |
|
| 外壳防护等级 |
IP67 |
| 结构材料 |
压力容室、接头、泄放阀、隔离膜片等与介质接触的零件材料见选型表。
|
螺栓为碳钢镀铬;
|
电气外壳为低铜铝合金;
|
| 电气外壳表面涂层为环氧喷塑。 |
|
| 导压连接件 |
在压力容室上本身有1/4—18NPT阴螺纹连接螺孔;
|
引压接头的连接螺孔有1/2—14NPT阴螺纹;
|
或M20×1.5—18阳螺纹。
|
| 信号线(电缆)连接孔:G 1/2”螺纹 |
|
| 重 量 |
约5.4kg(不包括附件,带法兰变送器除外) |
|
| |
| 5、1151差压变送器 压力变送器技术选型 |
| |
|
| 1151 |
电容式变送器 压力差压变送器 |
| |
代码 |
变送器名称 |
| DR |
微差压变送器 |
| DP |
差压变送器/差压流量变送器 |
| HP |
高静压差压变送器/高静压差压流量变送器 |
| AP |
绝压变送器 |
| TG |
直接安装型压力变送器 |
| GP |
压力变送器 |
| |
代码 |
量程范围 |
允许工作压力 |
精度 |
| 1 |
0-25~157 Pa |
1 MPa |
0.2% |
| 2 |
0-0.125~1.5 kPa |
7 MPa |
0.2% |
| 3 |
0-1.3~7.5 kPa |
7 MPa |
0.1% |
| 4 |
0-6~40 kPa |
14MPa |
0.1% |
| 4D |
0-6~40 kPa |
32MPa |
0.1% |
| 5 |
0-31.1~186.8 kPa |
14MPa |
0.1% |
| 5D |
0-31.1~186.8 kPa |
32MPa |
0.1% |
| 6 |
0-117~690 kPa |
14MPa |
0.1% |
| 6D |
0-117~690 kPa |
32MPa |
0.1% |
| 7 |
0-345~2068 kPa |
14MPa |
0.1% |
| 8 |
0-1.17~6.89 MPa |
14MPa |
0.1% |
| 9 |
0-3.45~20.68 MPa |
32MPa |
0.1% |
| 0 |
0-6.89~41.37 MPa |
51MPa |
0.1% |
| |
代码 |
输出信号 |
| E |
4-20 mA DC |
| F |
4-20 mA DC(微差压专用) |
| J |
4-20 mA DC(为输入压力的平方根,流量变送器专用) |
| S |
4-20 mA DC + HART信号 |
| |
代码 |
法兰接头 |
排气/排液阀 |
隔离膜片 |
| 22 |
316不锈钢 |
316不锈钢 |
316不锈钢 |
| 23 |
316不锈钢 |
316不锈钢 |
哈氏合金C |
| 24 |
316不锈钢 |
316不锈钢 |
蒙乃尔 |
| 25 |
316不锈钢 |
316不锈钢 |
钽 |
| 33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
| 35 |
哈氏合金C |
哈氏合金C |
钽 |
| 44 |
蒙乃尔 |
蒙乃尔 |
蒙乃尔 |
| |
代码 |
选用件 (不选则不填) |
| M1 |
0~100% 线性指示表 |
| M2 |
0~100% 流量指示表 |
| M3 |
3 1/2 LCD 数字线性显示表 |
| M4 |
智能表显示器 |
| B1 |
管装弯支架 |
| B2 |
板装弯支架 |
| B3 |
管装平支架 |
| D1 |
泄放阀在压力室侧面的上部 |
| D2 |
泄放阀在压力室侧面的下部 |
| N |
1/2-14NPT 锥管阴螺纹接头 |
| J |
丁字形阳螺纹M20×1.5接头 |
| d |
隔爆型 dIIBT4 |
| i |
本安型 iaIICT6 |
| |
| 1151 |
DP |
7 |
E |
22 |
M1 |
选型举例 |
|
