| 1、LRS65WSLD卫生型液位变送器概述 |
 详细资料下载 |
|
| 本款卫生型的LRS65WSLD液位变送器是一款用于流程工业的液位变送器。该系 |
 |
| 列液位变送器直接感测液位压力，不受介质起泡、沉积的影响，可测介量质十分 |
| 广泛；变送器是采用316L不锈钢法兰或卡箍快速拆装平膜片结构，使变送器安全 |
| 高效地应用于食品、饮料、医药行业；方便快速的拆装结构满足了清洗需求，同 |
| 时可选带冲洗环结构的变送器；变送器在高真空环境下灌充耐高温的植物油，从 |
| 而满足了高温蒸汽杀菌、消毒的要求。满足了食品、医药、卫生检测及酿酒等工 |
| 业生产的卫生要求。 |
|
| 2、LRS65WSLD卫生型液位变送器的主要功能特点及其适用领域 |
|
| 主要功能特点 |
|
适用领域 |
| ◆ 直接感测液位压力，不受介质起泡、沉积的影响 |
◆ 食品、饮料、乳业、酿酒、制药、自来水厂、城市用水等 |
| ◆ 将所测液位转换成4-20mA、0-10V等电信号，供给PLC及二次仪表 |
◆ 水处理工程、环保净化、水产养殖、农业灌溉、畜牧业等 |
| ◆ 316L不锈钢材质，密封连接无死角，满足卫生要求 |
◆ 石油、化工、煤矿开采、冶金、电力、水泥建材、机械 |
| ◆ 拆装方便快速满足了清洗需求，另可选带冲洗环结构的变送器 |
◆ 造纸、纺织、陶瓷、化纤、橡胶等工业领域 |
| ◆ 高精度测量，±0.2%FS，可选±0.1%FS |
◆ 铁路交通、造船、航空航天、科学实验、军工领域、智能建筑 |
|
|

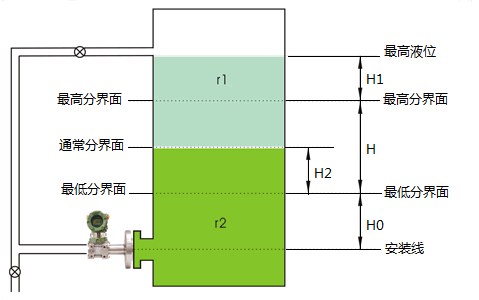

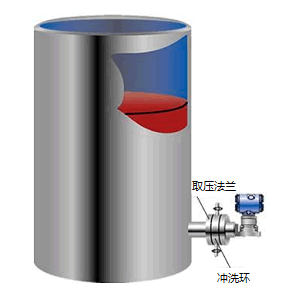

| 3、LRS65WSLD卫生型液位变送器安装示例 |
|
|
| 4、LRS65WSLD卫生型液位变送器技术参数 |
| |
供电电压
|
12～36VDC（一般24VDC）
|
|
测量范围
|
0～0.5米 至 0～100米
|
输出信号
|
4～20mA 两线制 或（1～5V 三线制）可选HART协议
|
过压极限
|
32 MPa
|
负载电阻
|
0～750Ω（一般采用250Ω，见负载特性图）
|
外磁场强度
|
≤400A/m
|
精度
|
±0.2%FS，可选±0.1%FS
|
电气接口
|
G 1/2”、M20×1.5等
|
工作温度
|
-25～150℃
|
启动时间
|
2秒，不需预热。
|
防护等级
|
IP67
|
指 示 表
|
现场输出指示可用电流表，可配线性
|
环境温度影响
|
0.15%FS/10K
|
|
指示0～100%；3 1/2位LCD数字显示表，字 |
| 防爆等级 |
本安型iaⅡCT6 限防爆型产品
|
|
高13mm输出按百分数显示。 |
| |
隔爆型dⅡBT4 限防爆型产品
|
负载影响 |
电源稳定时，无负载影响。 |
| 被测介质 |
液体、浆体、气体、蒸汽 |
|
|
|
|
| 5、LRS65WSLD卫生型液位变送器技术选型 |
|
| LRS65WSLD |
卫生型液位变送器（适合敞口常压容器） |
| LRS65WSLS |
卫生型液位变送器（适合密闭带压容器） |
| |
代码 |
|
| 9K＿ |
| 横线填量程 |
米 |
需 6 米量程 代码应为 9K6 |
0.1～ 100 米 |
|
| |
代码 |
信号类型 |
| A |
输出信号4～20mA |
| S |
输出信号4～20mA+Hart数字通讯协议 |
| |
代码 |
过程接液防腐蚀材质 |
| 50 |
316L不锈钢 |
| |
代码 |
过程连接（特殊规格可定做） |
| B |
DN50法兰 |
| BZ |
2”法兰 |
| C |
DN80法兰 |
| CZ |
3”法兰 |
| E |
DN100法兰 |
| EZ |
4”法兰 |
| F |
2” 卫生型卡箍 |
| G |
3” 卫生型卡箍 |
| H |
4” 卫生型卡箍 |
| |
|
| LRS65WSLD |
9K6 |
A |
50 |
B |
选型举例 |
|
