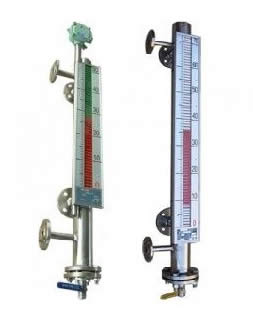

| 1、LRT-UHZ防爆磁翻板液位计概述 |
电话：13391123872 |
|
|
| 本款LRT-UHZ的防爆磁翻板液位计是在长期生产板管式液位计的基础上采用 |
|
| 合理成熟技术发展起来的内浮子式液位变送器，由于其承压零件均使用不锈钢材 |
| 质，在结构上减少了密封结合面，故仪表的安全性、可靠性得到明显提高。测量 |
| 液体时，磁翻柱液位计采用顶装或旁通管侧装方式，磁翻柱的主体外加装磁翻柱 |
| 液位指示器液位开关及液位变送器。磁单元置于浮球内部或通过顶杆与浮球相连 |
| 当浮球连带磁单元随液位变化时，使磁性色块（磁翻板）翻转；磁性液位开关在 |
| 对应液位点动作，同时液位传感器在浮球磁力的作用下，输出变化的信号，经过 |
| 变送器把信号转换成标准的4-20mA电流模拟信号输由于具有磁性耦合的隔离密封 |
| 结构，本身无需供电，满足易燃易爆场合的安全要求。远传部分采用本安防爆设 |
| 计，满足防爆安全认证标准。现广泛用于石油、石化、化工、制药、采矿等场合 |
| 中的液位检测。 |
| |
|
| 2、LRT-UHZ防爆磁翻板液位计技术参数 |
|
| |
 |
● 环境温度－25℃～70℃
|
● 相对湿度 5%～100%包括凝露
|
● 大气压力 86kPa～108kPa
|
● 过程连接法兰规格可定做
|
● 测量范围300mm～6500mm 分档
|
● 测量精度 跟踪式指示器±10mm
|
● 工作压力 1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa、10MPa等特高压可定做
|
● 介质密度 0.5g/cm3～1.8g/cm3 分档
|
● 介质粘度 ≤0.05Pa·s
|
● 介质温度－25℃～80℃
|
● 跟踪速度 ≤0.8m/s
|
● 接触介质材料 1Cr18Ni9Ti不锈钢
|
| ● 仪表的测量范围即法兰连接的中心距，下法兰中心即为仪表指示的零点 |
蒸汽夹套保温型 |
|
|
| |
|
| 3、LRT-UHZ防爆磁翻板液位计技术选型 |
| |
|
| LRT-UHZ |
新款磁翻板液位计 磁翻柱液位计 |
| |
代码 |
产品安装方式 |
| 3C |
法兰侧装式 |
| 3D |
法兰顶装式 |
| |
代码 |
产品类型 |
| 5 |
常规普通型 |
| 6 |
中温型≤145℃ |
| 7 |
高温型≤185℃ |
| 8 |
特高温型（文字注明温度） |
| |
代码 |
过程压力 |
| A |
1.0MPa |
| B |
1.6MPa |
| C |
2.5MPa |
| D |
4MPa |
| E |
6.3MPa |
| F |
10MPa |
| G |
特高压可定做（文字注明压力等级） |
| |
代码 |
被测介质密度（单位g∕cm3） |
| 1 |
0.45-0.51 |
| 2 |
0.51-0.65 |
| 3 |
0.65-0.75 |
| 4 |
0.75-0.9 |
| 5 |
0.9-1.15 |
| 6 |
1.15-1.8 |
| |
代码 |
接液材质 |
| H |
304不锈钢 |
| P |
316不锈钢 |
| Q |
内衬PTFE聚四氟乙烯 |
| |
代码 |
工作方式 |
| 6 |
现场显示 |
| 8 |
现场显示+4～20mA信号远传 |
| 9 |
现场显示+4～20mA信号远传+远程异地显示 |
| |
代码 |
过程连接方式 |
| A |
DN20法兰 |
| B |
DN25法兰 |
| C |
DN32法兰 |
| D |
DN40法兰 |
| E |
DN50法兰 |
| F |
DN65法兰 |
| G |
DN80法兰 |
| H |
DN100法兰 |
| K |
DN150法兰 |
| |
代码 |
是否带配对安装法兰 |
| 5 |
不带 |
| 6 |
带配对安装法兰 |
| |
代码 |
防爆类型 |
| p |
普通型 |
| d |
隔爆型 dIIBT4 |
| i |
本安型 iaIICT6 |
| |
代码 |
测量范围（单位mm） |
| L=测量深度 |
如L=1850mm |
| |
|
| LRT-UHZ |
3C |
5 |
B |
5 |
H |
6 |
A |
6 |
p |
L=1850mm |
选型举例 |
|
