| 1、防爆雷达液位计概述 |
 详细资料下载 |
|
| 本款LRT 5440的防爆雷达液位计通过天线系统发射和接收功率很低、极短的微 |
|
| 波来实现液位测量。雷达波以光速运行，发射到接收到回波的运行时间可以通过 |
| 电子部件转换成液位信号，并通过电路处理转换成4-20mA、0-10V等电信号， 供 |
| 给PLC及二次仪表，从而实现液位的测量和控制。 LRT5440防爆雷达液位计已经 |
| 国家的仪器仪表防爆安全监督检验站的认证，其防爆性能指标满足防爆认证标准 |
| 防爆标志分别为dⅡBT4和iaⅡCT6。 该系列变送器采用合理的微处理技术和软件 |
| 可以准确的分析出液位回波，消除虚假发射带来的误差。现已广泛运用于储油罐 |
| 浆料罐、石油、化工等生产过程中液位的测量和控制。 |
|
| 2、防爆雷达液位计主要功能特点及其适用领域 |
|
| 主要功能特点 |
|
适用领域 |
| ◆ 带智能回波处理技术 |
◆ 石油、石化、煤矿开采、冶金、电力、水泥建材、机械、钢铁 |
| ◆ 通过雷达测量技术，实现非接触、免维护测量 |
◆ 化工、造纸、纺织、陶瓷、化纤、橡胶、煤仓、灰仓 |
| ◆ 高清液晶显示可选，现场可实时观测液位值 |
◆ 酸碱储罐、浆料储罐、储油罐、水塔、城市用水 |
| ◆ 防爆等级：本安型ExiaⅡCT6 ，隔爆型ExdⅡ BT4 |
◆ 食品、乳业、酿酒、制药、饮料、水产养殖、农业灌溉、畜牧业等 |
| ◆ 将介质液位转换成与之对应的4-20mA信号输出，智能型HART可选 |
◆ 铁路交通、造船、航空航天、科学实验、军工领域、智能建筑 |
|
|
| 3、防爆雷达液位计在罐体上的常见安装示例 |
| |
|
|
 |
 |
 |

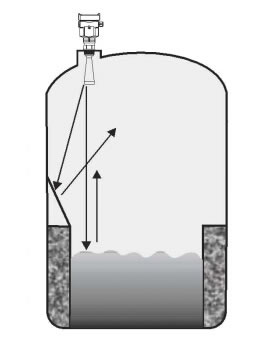

| 反射板安装 |

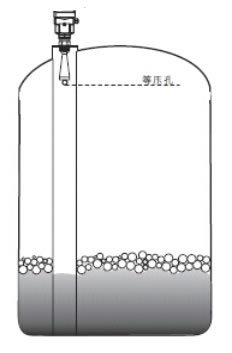

导波管安装 |

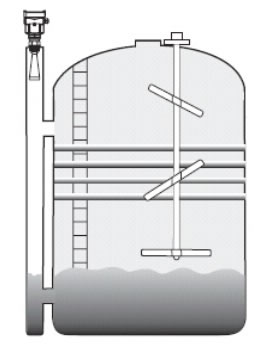

旁通导波管安装 |
| 罐体内有障碍物时加装反射板来避免误差 |
避免容器内障碍物、泡沫对测量的影响 |
适用于搅拌容器 |
| |
|
|
|
| 4、防爆雷达液位计技术参数 |
| |
| 测量原理 |
微波（雷达） |
|
精度等级 |
|
| 供电电压 |
12～ 36V DC（一般24V DC） |
液体 |
量程小于15m时，±0.1mm； |
| |
110～ 240V AC（一般220V AC) |
|
量程大于15m时，测量值±0.2% |
| 输出信号 |
4～ 20mA |
固体 |
20mm±0.05% |
| |
4～ 20mA + HART协议 |
介质温度 |
-50～ 250℃ |
| |
4～ 20mA + Modbus RTU 通讯协议 |
法兰温度 |
-30～ 200℃/-30～ 150℃防爆型 |
| 负载电阻 |
0～ 750Ω（一般采用250Ω） |
环境温度 |
-30～ 60℃/-30～ 55℃防爆型 |
| 防爆等级 |
本安型ExiaⅡCT6 |
耐压 |
40bar |
| |
隔爆型ExdⅡ BT4 |
表头显示 |
LCD可选 |
| 被测介质 |
液体、浆体、固体 |
故障诊断 |
输出22mA |
| 测量范围 |
0～0.3米至0～200米 更深量程可订做 |
外壳材料 |
铸铝环氧涂层 |
| 产品调节 |
零位、量程可调 |
防护等级 |
IP67 |
| 温度漂移 |
0.01%/℃ |
重量 |
2Kg（无探头） |
| 重复性 |
1mm |
|
|
| |
|
| 5、防爆雷达液位计技术选型 |
| |
| LRS5440 |
智能型雷达液位计 |
| LRT5440 |
防爆型智能式雷达液位计 |
| |
代码 |
现场液位显示及精度 |
| C |
LCD液晶显示（精度0.50% FS） |
| E |
LCD液晶显示（精度0.25% FS） |
| |
代码 |
测量量程 |
| 5 |
5米 |
| 10 |
10米 |
| 20 |
20米 |
| 40 |
40米 |
| 100 |
100米（更深量程可订做） |
| |
代码 |
供电电源 |
| A |
24V DC |
| B |
220VAC |
| |
代码 |
安装连接 特殊要求定做 |
| 6 |
标准螺纹连接（标配安装螺母） |
| 8 |
法兰连接DN80 |
| 9 |
法兰连接DN100 |
| 0 |
法兰连接，文字注明规格 |
| |
代码 |
仪表结构 |
| Y2W |
一体化两线制（24V DC,4～20mA） |
| Y3W |
一体化三线制 |
| Y4W |
一体化四线制 |
| F6W |
分体式（默认220V 可选24VDC） |
| |
代码 |
探头材质（与介质不接触） |
| 8 |
标准 |
| 9 |
PTFE（耐强酸、强碱、盐腐蚀） |
| |
代码 |
输出信号 |
| D |
标准4～20mA |
| E |
4～20mA＋高低继电器 |
| F |
4～20mA＋四路继电器（限分体式） |
| R |
4～20mA＋RS 485通讯 |
| H |
4～20mA＋HART通讯 |
| |
代码 |
产品等级 |
| 1 |
标准型 |
| 5 |
防雷加强型 |
| |
代码 |
防爆类型 |
| B |
普通型 |
| E |
隔爆型 Ex dII BT4 |
| G |
本安型 Ex ia II CT6 |
| |
|
| LRS5440 |
C |
5 |
A |
6 |
Y2W |
8 |
D |
1 |
B |
选型举例 |
|
