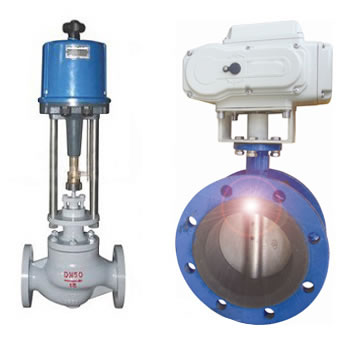

| 1、QSL电动执行器概述 |
 |
|
| 本系列QSL系列智能型电动执行器电器部件布线严谨与传动部件完全隔离，提 |
| 高了执行机构的可靠运行 ，传动部件采用CNC加工的小齿隙密封齿轮传动，具有 |
| 效率高、噪音低、寿命长、稳定可靠、不会因工艺环境介质入口压力波动而造成 |
执行机构共振等特点。
|
| 本系列QSL 系列智能型电动执行器主要是由相互隔离的电器控制部分和齿轮 |
| 传动部分组成，电机做为连接两隔离部分的中间部件。电机按控制要求输出转矩 |
| 通过多级正齿轮传递到梯形丝杆上，丝杆通过杆螺纹变换转矩为推力。因此杆螺 |
| 纹必须自销并且将直线行程通过与阀门的适配器传递到阀杆。执行机构出轴有一 |
| 个防止转动的止转销，出轴的径向锁定装置可以做位置指示器。锁定装置连有一 |
| 个连杆，连杆随输出轴同步运行，通过与连杆连接的开关板将输出轴位移转换成 |
| 电信号提供给AS智能伺服放大器做为比较信号和阀位反馈输出，同时执行机构的 |
| 行程可由开关板上的两个主限位开关限制，并由两机械限位保护。 |
|
| 2、QSL电动执行器主要特点 |
|
| ◆ 带现场电动手操功能，可用上升或下降键进行操作； |
| ◆ 带数字显示窗口，可看到控制信号值、反馈信号值，电动手操值； |
| ◆ 带断信号故障判断、报警及保护功能。即断信号时可使执行机构或开、或关、或保持、或在0-100%之间予置的任意值； |
| ◆ 带阀门堵转故障判断、报警及保护功能； |
| ◆ 在硬件上采用上、下限开关，从而使执行器具有双保护功能； |
| ◆ 一体化结构设计，阀位反馈组件和伺服放大器作为两个独立部件装入执行机构内部，直接接受0-10mA、0-20mA、4-20mA、4-12mA、12-20mA |
| 0-5V、1-5V、0-10V、2-10V等控制信号，输出隔离0-10mA、4-20mA阀位反馈信号，具有自诊断功能，使用和调校十分方便； |
| ◆ 结构简单，体积小巧，重量轻，便于安装和维护； |
| ◆ 传动全部采用小游隙、密封齿轮，具有效率高、噪音低、寿命长、稳定可靠、无需再加油等特点； |
| ◆ QSL系列执行机构同阀门的连接采用柔性盘簧连接，可避免阀杆与输出轴不同心给阀门带来的影响，可预置阀门关断力保证阀门的可靠关断 |
| 防止泄漏； |
| ◆ QSL执行机构驱动电机采用高性能稀土磁性材料制成的同步电机，运行平稳、体积小、力矩大、抗堵转、控制精度高； |
| ◆ 阀位反馈元件采用全密封、高精度、高耐磨塑料导电电位器，具有体积小、精度高、死区小、使用寿命长等特点； |
| ◆ QSL执行机构的行程可调，便于与阀门连接。 |
|
|
| 3、QSL电动执行器技术参数 |
|
| 作用形式 |
正作用或反作用 |
|
绝缘强度 |
输入信号端与电动执行机构壳体：500V/分钟 |
| 工作形式 |
带现场电动软手操功能，可用上升键或下降键进行操作 |
|
输入信号端与电源端：500V/分钟； |
| |
带数字显示窗口，可看到反馈信号值，电动手操值 |
|
电源端与电动执行机构壳体：1500V/分钟 |
| 断信号保护 |
故障判断、报警及保护功能。即断信号时可使执行机构 |
防护等级 |
外壳防护等级IP65，符合GB4208-84标准 |
| |
或开、或关、或保持、或在0-100%之间予置的任意值 |
电 机 |
单相同步或异步电机E级 |
| 电 源 |
单相交流电220V±10% 50Hz |
犯规机构 |
精密导电塑料电位器（具有齿隙补偿机构） |
| 输入信号 |
0-10mA、0-20mA、4-20mA、4-12mA、12-20mA、0-5V |
电线接管 |
PM20-1、PM20-2 |
| |
1-5V、0-10V、2-10V |
环境温度 |
-10～+60℃ |
| 输入阻抗 |
250Ω/500KΩ |
基本误差 |
≤±1.0% |
| 绝缘电阻 |
输入信号与电动执行机构壳体：≥20MΩ |
回 差 |
≤±1.0% |
| |
输入信号与电源端：≥50MΩ
|
死 区 |
≤±1.0% |
| |
电源端与电动执行机构壳体：≥20MΩ |
阀位反馈 |
0-10mA、4-20mA（反馈与输入信号可以不对应） |
| 外壳结构 |
防水、防尘型 |
手动操作 |
手轮 |
|
|
|
| 4、QSL电动执行器技术选型 |
|
| 1.QSL智能型电动执行器标准型号及规格 |
| 标准型号 |
推力(KN) |
速度(mm) |
上限行程 (mm) |
电源(V) |
功耗（W） |
电机保护 |
出线连接 |
手动操作 |
防护等级 |
重量 (Kg) |
| QSL-100 |
1.0 |
0.4 |
50 |
220 |
35 |
允许堵转 |
2×PM20-1 |
手轮 |
IP65 |
4.5 |
| QSL-200 |
1.6 |
0.4 |
50 |
220 |
40 |
允许堵转 |
2×PM20-1 |
手轮 |
IP65 |
4.5 |
| QSL-400 |
4.0 |
0.4 |
50 |
220 |
40 |
允许堵转 |
2×PM20-1 |
手轮 |
IP65 |
4.5 |
| QSL-800 |
8.0 |
1.0 |
100 |
220 |
80 |
热敏开关 |
2×PM20-1 |
手轮 |
IP65 |
7.5 |
| QSL-1000 |
10.0 |
1.0 |
100 |
220 |
80 |
热敏开关 |
2×PM20-1 |
手轮 |
IP65 |
7.5 |
| QSL-1600 |
16.0 |
1.0 |
100 |
220 |
130 |
热敏开关 |
3×PM20-2 |
手轮 |
IP65 |
21.0 |
| QSL-2000 |
20.0 |
1.0 |
100 |
220 |
130 |
热敏开关 |
3×PM20-2 |
手轮 |
IP65 |
21.0 |
| QSL-2500 |
25.0 |
1.0 |
100 |
220 |
130 |
热敏开关 |
3×PM20-2 |
手轮 |
IP65 |
21.0 |
|
| 2.根据执行机构动作模式选择：组件 |
| 开关动作模式，输出：0-1000Ω反馈信号 |
型号为上表中“标准型号” |
| 开关动作模式，输出0-10mA、4-20mA反馈信号 |
型号为上表中“标准型号”+“K” |
| 调节动作模式，输入：4-20mA、0-20mA、0-5V、1-5V、0-10V、 2-10V； 输出：0-10mA、4-20mA |
型号为上表中“标准型号”+“A” |
| 调节动作模式，输入：0-10mA；输出：0-10mA、4-20mA |
型号为上表中“标准型号”+“B” |
| 调节动作模式，输入：4-12mA、12-20mA；输出：0-10mA、4-20mA |
型号为上表中“标准型号”+“C” |
|
